Схемы включения УЗО

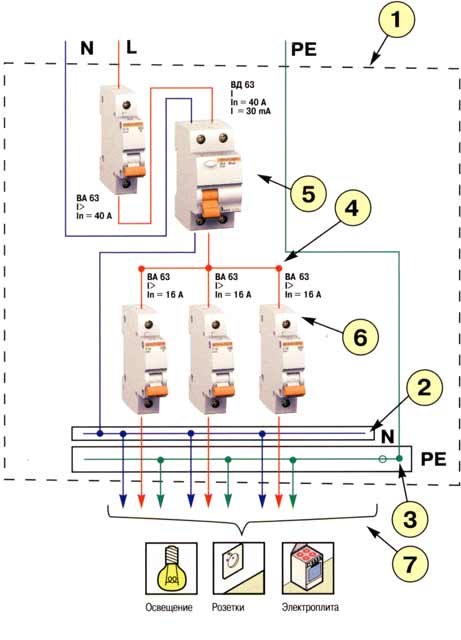

Схема включения УЗО при однофазном вводе. Здесь применена схема включения с разделённой нулевой (N) и «земляной» (РЕ) шинами.

Как видно рисунке, УЗО (5) установлено после вводного автоматического выключателя, а после него установлены автоматические выключатели для защиты и коммутации отдельных шлейфов. Необходимо отметить, что наличие связки автомат – УЗО обязательно, так как УЗО не обеспечивает токовую защиту, как тепловую, так и от коротких замыканий. Вместо этой «комбинации» - автомат – УЗО, можно использовать одно универсальное устройство - диффавтомат. Это автоматический выключатель и УЗО в «одном флаконе». Стоимость диффавтоматов довольно высокая. Например, трёхфазные модели известных зарубежных производителей имеют стоимость порядка 100 Евро. Относительно дорогое удовольствие. Однако связка АВ+УЗО будет иметь примерно сопоставимую стоимость, да и вместо четырёх стандартных 17,5 мм модулей на DIN-рейке(при трёхфазном варианте ), займет восемь. Так что в некоторых случаях диффавтоматы всё же предпочтительнее, особенно если в распределительном щитке имеется проблема наличия свободного места.

Схема включения УЗО при трёхфазном вводе вводе. В отличие от предыдущей схемы здесь обеспечивается защита как однофазных, так и трёхфазных потребителей. Кроме того, используется совмещение по вводу нулевой и «земляной» шин (PEN). Прибор учёта электроэнергии – электросчётчик – включен между вводным автоматом и УЗО. Согласно требований Энергосбыта, все коммутационные аппараты, которые установлены до прибора учёта в обязательном порядке подлежат пломбировке энергоснабжающей организацией. Следовательно, конструкция вводного автоматического выключателя должна предусматривать эту возможность.
