Принцип работы УЗО

Принцип работы устройств защитного отключения (УЗО)





УЗО - устройство защитного отключения - это быстродействующий защитный выключатель, реагирующий на дифференциальный ток в проводниках, подводящих электроэнергию к защищаемой электроустановке – так звучит «официальное» определение. Говоря более понятным языком, устройство отключит потребителя от питающей сети, если произойдёт утечка тока на заземляющий проводник РЕ («землю»).

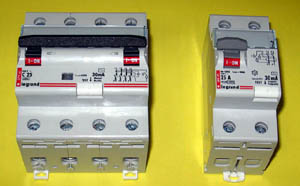

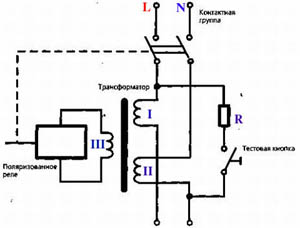

Рассмотрим принцип работы УЗО. Для большей наглядности на рисунке показана его «внутренняя» принципиальная схема:

Основным узлом УЗО является дифференциальный трансформатор тока. По другому его называют трансформатор тока нулевой последовательности. Что бы нам было проще и не запутаться в терминах, назовём это узел просто трансформатор тока. Как видно из рисунка, в данном случае он имеет три обмотки. Первичная и вторичная обмотки включены в фазный и нулевой провод соответственно, а третья обмотка – к пусковому органу, который выполняется на чувствительных реле или электронных компонентах. В зависимости от этого различают электромеханические и электронные УЗО.

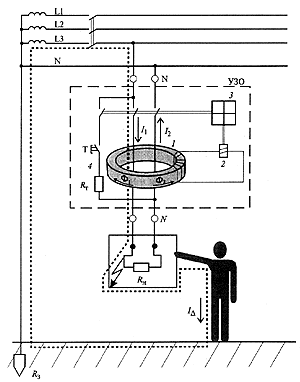

Пусковой орган связан с исполнительным управляющим устройством, который включает в себя силовую контактную группу с механизмом привода. Тестовая кнопка служит для проверки и контроля исправности УЗО. Сейчас представьте, что к выходу нашей схемы подключили нагрузку. Естественно, в цепи сразу возникнет ток, который будет протекать через обмотки I и II. Для дальнейшего рассмотрения принципа работы УЗО перейдём к более наглядной схеме:

В нормальном режиме, при отсутствии тока утечки, в цепи по проводникам, проходящим сквозь окно магнитопровода трансформатора тока протекает рабочий ток нагрузки. Именно эти проводники образуют встречно включенные первичную и вторичную обмотки трансформатора тока. Данные токи будут равны по величине и противоположны по направлению: I1 = -I2. Они наводят в магнитном сердечнике трансформатора тока равные, но встречно направленные магнитные потоки Ф1 и Ф2. Получается, что результирующий магнитный поток равен нулю, ток в третьей (исполнительной) обмотке дифференциального трансформатора также равен нулю и пусковой орган 2 находится в этом случае в состоянии покоя и УЗО функционирует в нормальном режиме.

При прикосновении человека к открытым токопроводящим частям или к корпусу электроустройства , на который произошел пробой изоляции по фазной (первичной) обмотке трансформатора тока кроме тока нагрузки I1 протекает дополнительный ток - ток утечки (на схеме обозначен IΔ), являющийся для трансформатора тока дифференциальным (разностным: I1-I2= IΔ). Получается, что токи у нас неравны, следовательно, неравны и магнитные потоки, которые уже не компенсируют друг друга. Из-за этого в третьей обмотке возникает ток. Если этот ток превышает установленное значение, то срабатывает пусковой орган, воздействует на исполнительный механизм 3. Исполнительный механизм, состоящий из пружинного привода, спускового механизма и группы силовых контактов, размыкает электрическую цепь, в результате чего установка отключается от сети. Для осуществления периодического контроля исправности (работоспособности) УЗО предусмотрена кнопка тестирования 4. Она включена последовательно с резистором. Номинал резистора подобран таким образом, что бы разностный ток был равен паспортному току утечки срабатывания УЗО. Если при нажатии на эту кнопку УЗО срабатывает, значит, оно исправно. Как правило, это кнопка обозначается «TEST».

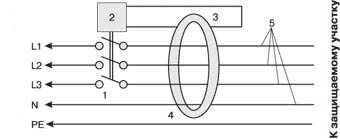

Трёхфазные устройства защитного отключения работают примерно по такому же принципу, как и однофазные. В трехфазных УЗО через окно сердечника проходят четыре провода - три фазных и нулевой. Принципиальная электрическая схема простейшего трехфазного УЗО приведена на рисунке:

Трёхфазное УЗО включает в себя выключатель 1, которым управляет элемент 2, получающий сигнал на отключение с вторичной обмотки 3 трансформатора тока 4, сквозь окно которого проходят нулевой рабочий провод N и фазные провода L1, L2 и L3 (5). При равенстве нагрузки в нулевом и фазном (или в трех фазных) проводах их геометрическая сумма равна нулю (ток в фазном проводе однофазного УЗО течет в одном направлении, а ток в нулевом проводе точно такого же значения течет в противоположном направлении). Поэтому тока во вторичной обмотке трансформатора тока нет. При утечке тока на заземленный корпус электроприемника, а также при случайном прикосновении стоящего на земле или на токопроводящем полу человека к фазному проводу электрической сети, равенство токов в первичной обмотке трансформатора тока нарушится, поскольку по фазному проводу, помимо тока нагрузки, будет проходить ток утечки, и в его вторичной обмотке появится ток – точно так, как и рассматриваемом выше описании работы однофазного УЗО. Протекающий во вторичной обмотке трансформатора ток воздействует на управляющий элемент 2, который через выключатель 1 отключает потребителя от питающей сети.
